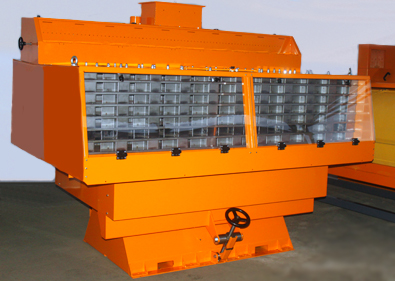

Стол гравиметрический

МСГ- 70

---

Cтол гравиметрический предназначен для отделения однородных по структуре и калибру зерен от зерен, имеющих разную плотность или поверхностную неровность (шероховатость).

Примером может служить отделение зерен риса падди от лущеного риса или зерен ячменя и овса от пшеницы и ржи. Продукт распределяется равномерно в каналах обработки с помощью питателя; совместное воздействие наклона и возвратно-поступательных колебаний стола придает зернам движение, при котором отходы поднимаются вверх, а вниз поступают более гладкие зерна с большим удельным весом.

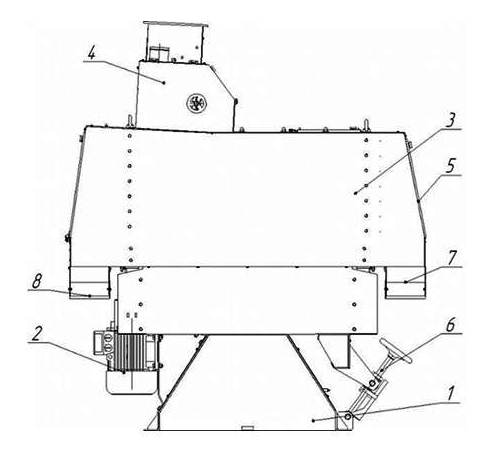

Включает в себя следующие основные узлы:

1 – основание; 2 – привод; 3 – столешница; 4 – питатель; 5 – смотровая крышка; 6 – регулятор угла наклона; 7 – отвод для годного зерна; 8 – отвод для отходов.

Столешница – это узел, где происходит процесс сортировки. Включает в себя подачу зерна, рабочие каналы, располагающиеся на 7 уровнях, опорную раму с направляющими пермещения и наклона, которые приводятся в колебательные движения от узла привода.

Опорная рама из гнутых профилей, на ней расположены: первичный вал, группа привода с электромотором и клиноременной передачей с трапецивидными ремнями, узел регулировки амплитуды колебания и узел наклона столешницы.

Преимущества стола гравиметрического МСГ-70

• Рабочие камеры выполнены из нержавеющей стали, что придает большую прочность и износостойкость. Их размещение на нескольких уровнях позволяет увеличить производительность при небольших габаритных размерах.
• Наклон стола может производиться в движении благодаря механизму, расположенному на раме. Это позволяет сделать регулировку более простой и точной без остановки работы.
