Гравитационный транспорт

(самотечное оборудование)

---

Гравитационный транспорт (самотечное оборудование)

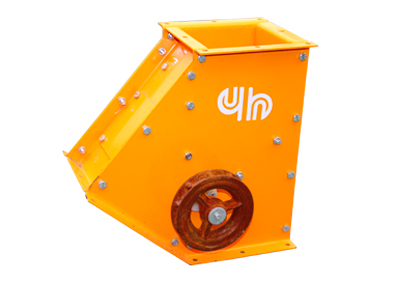

Отводы ручные асимметричные ОРА

Отводы перекидные двухсторонние ручные. Предназначены для переключения движения потока сыпучих материалов. Переключение язычка отвода для изменения потока материала выполняется при помощи калиброванной цепи и специального шкива. Для контроля положения язычка отвода используются два индуктивных датчика. Язычок отвода футурирован мягким полимерным материалом, что исключает повреждение и просыпание продукта. Толщина металла клапана 3,0 мм. Условный проход отвода 150 х 150мм. Детали окрашены износостойкой порошковой эмалью.

Отводы снабжены пневматическим цилиндром с индуктивными датчиками, для автоматизации переключения движения потока сыпучих материалов.

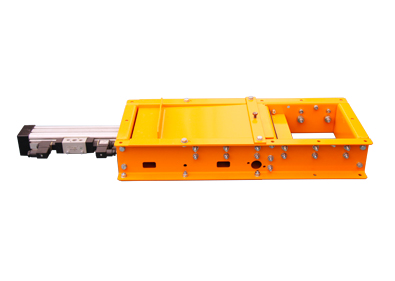

Заслонка пневматическая ЗП

Заслонка пневматическая предназначена для регулирования выпуска зерна из силосов, бункеров и оборудования. Может выдержать больший вес зерна, чем стандартная задвижка. Кроме того она может работать от пневматического привода, что облегчает управление технологическим процессом на расстоянии. В конструкции предусмотрен регулятор потока продукта, при помощи которого можно изменять количество пропускаемого продукта в единицу времени.

Принцип работы

Жесткий шибер заключен в гнутом профиле и движется на роликах посредством штока пневматического цилиндра.

Технические преимущества

• заслонка может выдержать большой вес зерна при закрывании и открывании
• шиберный лист заслонки установлен на роликах, что исключает его перекос и заклинивание в процессе эксплуатации
• может использоваться для самотеков диаметра (до 150мм)
• каркас задвижки произведен из гнутого профиля толщиной 3 мм, что уменьшает общий вес задвижки без потери прочности и устойчивости конструкции, а шиберный лист изготавливается из метала толщиной 4.
• установлен пневматический цилиндр с индуктивными датчиками положения, что исключает ошибки произвольного движения и положения шибера.
• имеется регулятор потока продукта.

Заслонка опционально может быть доукомплектована дополнительным оборудованием, т.н. «аналоговым выходом», которое дистанционно на дисплее компьютера показывает процент открытия шибера. Задвижка изготавливается в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150.

Технические параметры

Наименование показателя	Значение
Площадь в свету, м2	0,03
Давление воздуха в пневматическом приводе, атм.	6
Расход воздуха на открытие задвижки, м3 (при давлении воздуха в пневматическом приводе 588 кПа)	0,0032
Время открытия задвижки, с	1,0
Габаритные размеры, мм: - длина - ширина - высота	958 264 105
Масса, кг	26
Уровень шума, дБ, не более	20
Концентрация пыли в рабочей зоне, мг/м3, не более	6
