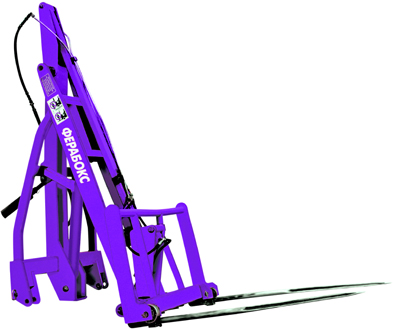

ПОДЪЕМНИК НАВЕСНОЙ «ПН-1.0»

---

Раздвижная система и цилиндрические насадки на иглы дают возможность транспортировать рулон сена, не нарушая целостности упаковочной пленки. Расположение на передней навеске трактора позволяет оптимизировать затраты на погрузочно-разгрузочные работы.

Подъемник отличается удобством использования, простотой агрегатирования, универсальностью и надежностью. Его монтаж на трактор осуществляется двумя рабочими не более, чем за полчаса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип навески	трехточечная
Высота подъема, м	3,6
Грузоподъемность, кг	1000
Максимальная погрузочная высота, м	3,6
Масса, кг	400
Минимальный радиус поворота по внешнему кольцу, м	8 ± 0,5
Наибольший вылет стрелы (по шарниру навески рабочего органа), м	1,8
Ширина подъемника, м	1,08
Максимальная скорость движения без груза, км/ч	16
Максимальная скорость движения с грузом, км/ч	8
Количество персонала, необходимого для обслуживания (тракторист-машинист)	1
Минимальный срок службы, лет	10
Габаритные размеры в сложенном состоянии
Длина, мм	1 400
Длина подъемника с иглами, мм	2 500
Ширина, мм	1 100
Высота, мм	2 315

Технологический процесс

Подъемник, установленный на переднюю навеску трактора двумя гидроцилиндрами (основным и вспомогательным) опускается в крайнее нижнее положение. Трактор медленно подается вперед, продвигая установленные в рабочее положение иглы под перевозимый груз. Коснувшись опоры, груз приподымается вспомогательным гидроцилиндром для обеспечения его устойчивого положения при подъеме (перевозке). Подъем груза на заданную высоту выполняется основным гидроцилиндром. При выполнении разгрузки опора посредством вспомогательного гидроцилиндра опускается вниз, а трактор подается назад.
