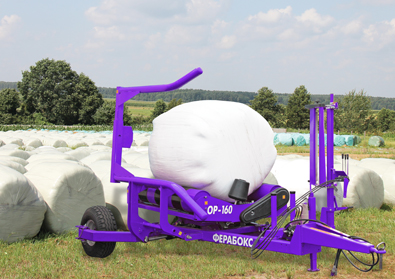

ОБМОТЧИК РУЛОНОВ «ОР-160»

---

Обмотчик рулонов «ОР-160» оказывает минимальное давление на грунт. Обмотка в два слоя с 50-процентным перекрытием обеспечивает обертывание четырьмя слоями пленки, что гарантирует сохранение ее целостности в процессе транспортировки и хранения.

Управление работой обмотчика (подъем/опускание подъемника, обмотка и выброс рулона, реверс поворотной платформы) осуществляется с помощью блока управления из кабины трактора.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие
Тип агрегата	прицепной
Погрузка тюка	боковые вилы
Максимальный вес рулона, кг	1 000
Диаметр рулона, мм	1600
Длина рулона, мм	1 300
Рабочая ширина, м	3,4
Рабочая высота, м	2,1
Агрегатируется с трактором, л.с.	от 30
Размер колеи (в рабочем положении), мм	2 300 ± 100
Размер колеи (в рабочем положении), мм	2 050 ± 100
Дорожный просвет, мм	300 ± 20
Максимальная транспортная скорость, км/ч	25
Количество персонала, необходимого для обслуживания (тракторист)	1
Ежесменное оперативное время технического обслуживания,  ч	0,22
Минимальный срок службы, лет	10
Габаритные размеры в рабочем положении
Ширина, мм	2 700
Высота, мм	2 500
Длина, мм	4 700
Масса, кг	950
Шины	10.0/80-12
Обмотка
Производительность, рулонов/час	15-30
Ширина пленки, мм	500-750
Отрез пленки	автоматический

Технологический процесс

Подъемник захватывает рулон  и подает его на опорные барабаны поворотной платформы. Вращение опорных барабанов и поворотной платформы приводит к вращению рулона одновременно вокруг горизонтальной и вертикальной осей, в процессе которого происходит его обмоткаполиэтиленовой пленкой. Осевое перемещение рулона ограничивается роликами.

Наиболее оптимальная (для конкретных условий работы) эластичность пленки обеспечивается устройством ее предварительного натяжения.

После завершения обмотки поворотная платформа опрокидывается, происходит выгрузка рулона.  При этом полиэтиленовая пленка обрезается и фиксируется группой блокировки и отреза.
