Полуприцеп агрегатируется с колесными энергонасыщенными тракторами тягового класса 5 (от 230 л.с.), оборудованными двухконтурной гидросистемой, валом отбора мощности (ВОМ), тягово-сцепным устройством (ТСУ) и розеткой для подключения светосигнального электрооборудования.

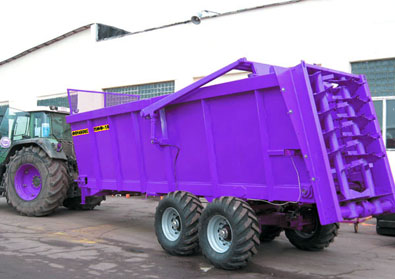

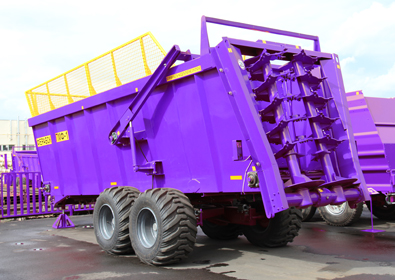

Машина оснащена надежным узлом разбрасывания с двумя вертикальными шнеками, который обеспечивает высокую степень измельчения и равномерность внесения удобрений, а также большую ширину (до 12 метров) внесения. При использовании полуприцепа для транспортировки узел разбрасывания легко демонтируется.
Наряду с работами по внесению удобрений трактор с полуприцепом позволяет перевозить от 18 до 30 (с поднятыми дополнительными бортами) м3 любых сельскохозяйственных грузов. Гидравлический борт, закрывающий загрузочный бункер, препятствует выпадению содержимого во время транспортировки. Перемещение груза в кузове при разгрузке происходит с помощью надежного напольного цепного транспортера с плавным управлением и гидравлическим приводом. Полная разгрузка кузова занимает 6 минут.
Полуприцеп оснащен двухконтурной пневматической тормозной системой, соответствующей современным европейским стандартам, которая адаптирована под наиболее используемые в СНГ модели тракторов.Цельнометаллический сварной кузов отличается повышенной прочностью и устойчивостью к коррозии, что существенно продлевает срок службы полуприцепа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Показатели |
Значение |
Грузоподъемность, тонн |
18 |
Объем кузова, м3 |
21 |
Объем кузова, оборудованного дополнительными бортами, м3 |
31 |
Рабочая скорость движения, км/ч |
до 15 |
Транспортная скорость, км/ч |
до 25 |
Ширина внесения удобрений, м |
до 10 |
Диапазон доз внесения органических удобрений, т/га |
от 20 до 60 |
Ширина колеи, мм |
2 150 (± 50) |
Неравномерность распределения удобрений по рабочей ширине захвата, %, |
25 |
Длина, мм |
9 500 |
Ширина, мм |
2 900 |
Высота, мм |
3 800 |
Высота с дополнительными бортами, мм |
4 800 |
Масса, кг |
7 500 |
Дорожный просвет, мм, не менее |
500 |
Количество разбрасывающих шнеков |
2 |
Вид шнека |
Вертикальный |
Размер шин |
24/50-22,5 |
Удельное давление на почву, МПа, не более |
0,15 |
Рабочее давление в гидросистеме, МПа, не более |
16,0 |
Агрегатируется с тракторами, тягловый класс |
5 и выше |
Число оборотов ВОМ трактора (об/мин) |
1 000 |
Модность трактора, л.с. |
230 |
Количество персонала, необходимого для обслуживания полуприцепа |
1 (тракторист) |
Технологический процесс работы полуприцепа состоит из последовательно выполняемых операций загрузки органических удобрений в полуприцеп, транспортировки их к месту внесения и равномерного распределения с заданной дозой по поверхности поля.
Загрузка органических удобрений в полуприцеп осуществляется погрузчиком, оснащенным ковшом. Транспортировка к месту внесения производится при отключенной трансмиссии привода рабочих органов и нижнем положении заднего гидрофицированного борта.
Для внесения удобрений задний борт поднимается гидроцилиндрами в крайнее верхнее положение, на тракторе включается вал отбора мощности для привода рабочих органов. Удобрения из кузова цепочно-скребковым транспортером перемещаются к распределяющему устройству. Вращающиеся вертикальные шнеки распределяющего устройства захватывают поступившую органическую массу, измельчают ножами и равномерно разбрасывают лопатками по поверхности поля. Доза внесения удобрений устанавливается изменением скорости движения подающего цепочно-скребкового транспортера.
Для перевозки других сельскохозяйственных грузов распределяющее устройство демонтируется. Загрузка полуприцепа осуществляется погрузочными средствами при нижнем положении заднего гидрофицированного борта, а разгрузка — цепочно-скребковым транспортером полуприцепа.
Техническое обслуживание полуприцепа заключается в ежемесячной и периодической проверке, очистке, смазке и регулировке.
